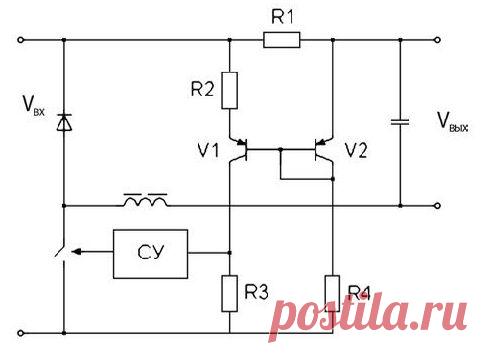

Токоизмерительный резистор (шунт) R1 включен между эмиттерными цепями транзисторов VI и V2, образующих токовое зеркало, опорное плечо которого подключено к шунту со стороны «вытекающего» тока, а исполнительное плечо — со стороны «втекающего» тока. Резистор R4 задает ток I2 через транзистор V2. Поскольку падения на база-эмиттерных переходах транзисторов равны между собой, то, по закону Кирхгофа, равны и падения напряжения U1 и U2 на резисторах R1 и R2: Iн*R1= I1*R2, где Iн — ток нагрузки...
