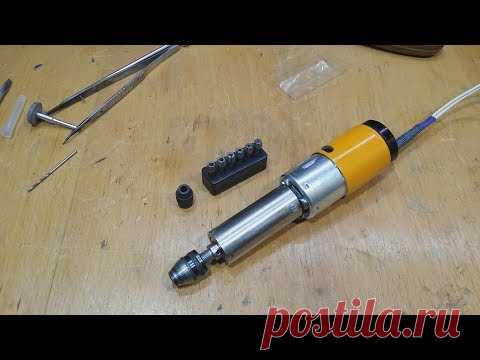

Самодельная бормашинка.  Подробнее »



Сохранили к себе

Текст из видео:
  • 00:00: [музыка] доброго дня уважаемые зрители сегодня я хотел бы представить это небольшую за честную машинку с двигателем от шуруповерта наверное сразу можно задать вопрос зачем я ее делал если у меня уже есть и ни одна обычно я использую вот этот proxxon как рабочий инструмент есть у меня не очень
  • 00:31: скоростная сверлил к готовы чтобы что-нибудь просверлить старая самодельная работает очень давно уже этот инструмент я выиграл в одном из конкурсов и он лежит прозапас эта машинка практически один в один с новой и так для чего для начала вот этой машинке новое отличается тем что может работать с ценами вот этот набор proxxon а
  • 01:02: вских сан может использоваться санки гораздо лучше держат инструмент чем обычные кулачковые патроны но кстати все даже можно поставить ее кулачковых proxxon овский патрон на 3 миллиметра еще одно обстоятельство если сгорит такая машинка это довольно больно бьет по деньгам тут очень быстро можно снять двигатель и поставить новый такой моторчик у нас стоит на рынке
  • 01:32: порядка четырех с половиной долларов в эквиваленте что не очень дорого следующий момент который очень важен для меня это удобства крепления на всякие приспособления proxxon имеет для этого вот этот поясок но для того чтобы зажать ему закрепить холст надо прилично повозиться тут все очень просто я уже рассказывал о своем видео об этом токарном станке что он вместо резцодержателя могу поставить вот это приспособление и зажать
  • 02:02: так вот эту машинку для обработки деталей или например вот так вот ну как в данный момент будет нужно и как вы видите машинку можно прекрасно использовать и здесь закрепили как надо
  • 02:32: выставили выдвинули включили работаете эту машинку можно использовать и в таком чипы фрезере маленьком тут у меня тоже 25 миллиметров крепление то есть этот снять другой поставить можно использовать и в моем пантографы там тоже посадочное 25 миллиметров по сравнению с обычной зачистной машинкой такую проще крепить проще ремонтировать и дешевле тоже ну и не жалко в конце концов
  • 03:03: для экспериментов если мне несколько мыслей про различные приспособления вот и буду проверять на вот этом вот подопытные кролики ну а теперь немного про устройство это инструмента он простой но все равно разберем как он из чего сделан деталей в зачистной машинки не так уже много сам моторчик можно сказать это 12-вольтовый двигатель от шуруповерта хотя на самом деле я его
  • 03:33: снял с какого-то убита китайская компрессора на металлоломе они практически одинаковые диаметр 36 миллиметров вот есть отверстия с резьбой m3 расстояния между ними 25 миллиметров диаметр самого вала 3 целых две десятых миллиметра сейчас на него насажена вот такая можно сказать полумуфта которая
  • 04:03: зафиксирована джоном м3 но такой мотор он практически одинаковые сейчас покажу у меня отдельно нет но мотор от шуруповерта и вот такой вот он чуть короче сам волна котором устанавливается патрон выточен из 12 миллиметрового la из довольно прочной стали здесь и здесь посадочные места под
  • 04:34: подшипники 8 миллиметров с этой стороны вала в торце просверлено отверстие нарезано резьба м5 отсюда тут сделаны две лески чтобы можно было крутить или удерживать вал ключом на 10 и нарезана резьба м8 на 075 тоже прорезано отверстие для того чтобы можно было просверлено отверстие для того
  • 05:04: чтобы можно было постараться ну еще одно маленькое отверстие для того чтобы если закручивать патрон можно было бы без ключа просто придерживая каким-нибудь стержнем в это отверстие фиксируя это для фиксации вала вал собирается в
  • 05:38: корпусе сделанном из двадцати пяти миллиметровой нержавеющие трубы вот проточены места под подшипники подшипники диаметр наружный 22 миллиметра внутренней 8 в торец вала закрутится от такой вот винт он же служит полу муфтой с такой прорези и собственная
  • 06:08: передачи крутящего момента работает так вот так выглядит узел в сборе теперь ее надо присоединить к этому мотору для этого имеется такая переходная деталь тут она прикручивается винтами м3 к двигателю сейчас я это сделаю деталь установлена на
  • 06:41: двигатель вы видите кстати вот эти вот прорези это для того чтобы сохранить вентиляция двигателя они сделаны при помощи тащила поэтому потому что тут особой точности не надо поэтому со всякой фрезеровка я не заморачивался приблизительно сделал наточили и маленько загладил от эти вот выступы чтобы не царапались теперь можно присоединять этот корпус к двигателю надо попасть чтобы муфта
  • 07:12: полумуфта попала в прорезь стала не вот сюда надо закрутить фиксирующие винты м3 вот механика все собрано фактически устройство не очень сложная но без токарного станка к сожалению это все не сделать сейчас проверим осталось поставить
  • 07:46: этот защитный колпачок он ставится сюда сделан из металла металлической трубы и пластика какого-то твердо карабаль это который был под рукой всегда будет установлена кнопка включения ну то есть простейший электромонтаж я все сделаю ее одену все это на двигатель сам подводящий провод пропущен сквозь отверстие в пластике
  • 08:16: и закреплен пластинкой и двумя винтами два с половиной поэтому держится очень прочной никуда не денется вот инструмент в сборе [аплодисменты] как вы видите сверло не бьет это вот
  • 08:46: крышечка зафиксировано при помощи картонных прокладок вот я поставил плотненько она не шевелится но при случае с некоторым усилием ее можно снять в случае если надо будет полез сюда или заменить по той или заменить двигатель подшипники немного греются но я думаю что это пока не при работается посмотрим вообще сам инструмент тоже нагреваться будет
  • 09:16: прилично если будет долго работать но это уже будем смотреть в процессе эксплуатации сама машинка получилась относительно несложной но конечно если у вас есть токарный станок и сейчас я еще хотел показать как нарезается вот эта вот резьба такая вот на токарном станке с использованием ручного привода для того чтобы нарезать резьбу я буду использовать вот такую true каретку я уже рассказывал про неё когда снимал видео по этот станок и зажимаем привода
  • 09:54: установлен в 0 чтобы не работал электромагнитный тормоз и теперь у меня токарный станок с ручным приводом сами шестеренки гитара я выставил согласно таблице установка вот резьба 075 соответственно все это и поставил вот идиот новинка передача резьбонарезной резец я выставил при помощи шаблона так чтобы он
  • 10:24: был более-менее симметрично по оси идем к самому процессу нарезания резьбы я подвожу резец к детали отражу чуть в сторону и включаю гайку на винт сейчас надо попасть вот есть теперь при вращение шпинделя суппорт будет двигаться с шагом 075 наоборот так ddr4 десятки
  • 11:01: его начал снимать потихонечку стружку в нужной точке вы можете остановиться с высокой точностью отвести опять резец вернуться назад вот крупным планом то что
  • 11:31: у нас получилось с одного прохода не основа передвину резец вперед на пару десяток и опять но сейчас можно было взять и больше это я перестраховался вот так как потихоньку нарезается резьба до тех пор пока оно не станет почти полного профиля в конце можно десятку братья можно до несколько соток 5 соток где-то так и когда вы видите что резьба уже вот-вот
  • 12:01: режется то есть более менее полный профиль начинайте периодически проверять плашкой если оно у вас есть калибровка то есть если она уже заходит без особого сопротивления начались до почти готово и просто калибру и тип тачкой чтобы она уже полностью была стандартная резьба я нарезал короткую тонкое сверло не зажму поставил где-то миллиметра 3 сейчас я включу приводы посмотрим
  • 12:32: насколько сверло бьет но tweeting все нормально я не тут у меня появился инструмент удобный для всяких эксперементов причем он недорогой и хорошо ремонта природный если получится что-нибудь интересное я обязательно об этом расскажу а на сегодня у меня все спасибо за внимание до свидания
