Как прозвонить тестером мультиметром  Подробнее »


Текст из видео:
  • 00:00: добрый день сегодня у нас видео о том как пользоваться мультиметром или можно ещё назвать тестером вот сегодня мы прозвоним обычный аккумулятор севший батарейку хорошего светодиод резистор предохранитель
  • 00:31: обычную лампочку на 12 вольт попробуем каким-то образом прозвонить конденсатор прозвоним транзистор прозвоним диод и прозвоним обычный моторчик вот посмотрим как все работает вот приступим прибора у нас есть мультиметр вот начнем измерение напряжений вот будем
  • 01:01: мерить напряжение в розетке в розетке напряжения 220 вольт или выше поэтому ставим не на 200 вольт а на 750 наш предел измерения так приступим вот обращаю внимание
  • 01:32: когда меряю напряжение включаем щупы именно вот так черной нижней красной стреле так мере вот самой розетке у нас в 230 вольт если мы померяем между заземляющим и каким-либо если у нас напряжение нет значит вот здесь у нас 0 а если между
  • 02:04: заземляющие и другой клемма у нас напряжение есть значит это у нас фаза фаза 0 заземление так перейдем дальше померяем ток ставим ну в нашем случае будем на пределе в 10 ампер будем мерить так отвечает вот
  • 02:39: поставили на предел 10 и красную фишечку мы переставляем вверх потому что здесь у нас написано 10 ампер то есть представляю вот такой режим берем допустим ну какой то севший аккумулятор без нагрузки можем померить ток но кратковременно то есть прикладываем щупы сразу отнимаем вот мы видели где-то 06 это севший
  • 03:12: аккумулятор где-то показал 06 ампера вот нормальная батарейка ну более менее нормально и конечно может быть чуть же разряжена мерем на ней тоже самое 114 вот кратковременно померю то есть если у нас есть ток через батарейку вот так вот когда мы замыкаем
  • 03:42: значит батарейка у нас нормально она заряжена и дальше вот этот предел это для прозвонки транзисторов вот этот вот это гнездо in pm бмп вот мы не будем останавливаться вот перейдем этому режим это у нас значит задаются импульсы можно сказать как небольшой генератор импульсов такой вот
  • 04:12: ну как бы импульса мы не можем увидеть но я вот допустим возьмем светодиод и просто подключить светодиод переходе на в другое гнездо подключу светодиод и вот мы видим изменяются показания вот где-то вот вот так
  • 04:42: как они изменяются вот с такой вот как бы частотой а нас идут импульса то есть что-то можем проверить какую-то схему или подать на вход какого-то усилителя посмотреть там так дальше самый интересный режим это режим прозвонки у нас то есть можно сказать что это режим измерения сопротивления вот но режим прозван очки но когда замыкаем тест
  • 05:13: замыкаем щупы то я стара у нас тестер если у нас сопротивление равно нулю он у нас пищит вот как видим на этом режиме мы будем проверять ну первое что вам проверим это мы проверим предохранитель на целостность обычно предохранить иногда не видно там оборвана
  • 05:43: не оборвано вот это вот волосин очка там плавкая вставка вот замыкаем вот пищи показывает ноль значит целые у нас предохранитель хороший так что мы еще проверим проверим светодиод светодиод вот подключаем значит
  • 06:14: одной ножке к другой если у нас ничего с прибор на приборе не меняется значит единичка значит меняем полярность не угадали мы столяр ностью вот и как видим у нас светодиод он у нас немножко загорается и
  • 06:45: у нас немного скачет показания вот то есть диод мы светодиод мы прозвонили тоже можно сказать можно прозвонить обычную лампочку то есть подключаемся лампочки вот нам показать что лампочка целом вот
  • 07:15: можем прозвонить обычный диод обычный диод прозваниваем берем подключаем щупы тестера где воду тестер нам показывает какое-то сопротивление там 500 тонн вот и сделает открылся в одну сторону не важно какое сопротивление но может быть и 150 и 200 и 500 до 700 главное что

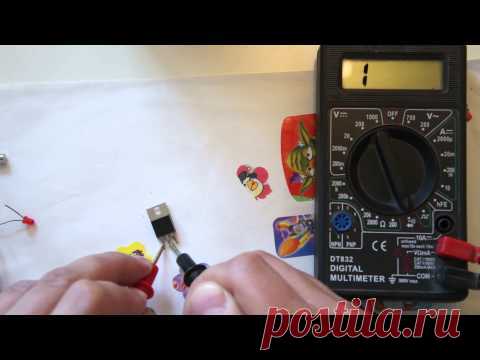

  • 07:46: диод нам показал вот он открыт он не пробит то есть по нулям а он показал нам сопротивление он открыт все хорошо меняем полярность есть проверяем в другую сторону так он закрыт все значит dior этот у нас целый нормальный можно сказать самое интересное то про звонко транзистора вот транзистор есть
  • 08:16: эмиттер-база-коллектор вот мы не знаем где они где у нас база где метро где коллектор вот мы сейчас все это найдем опытным путем так сказать так прозвонили ножки вообще у нас ничего не происходит вот ни в
  • 08:47: какую сторону никак не плюс у меня меняем полярность так опять ничего а вот вот у нас значит открылась между этой ножка этой ведь проверяем между этой между этой ножкой и ты тоже открылась так а между этой и этой мне открылось значит вот
  • 09:18: у нас база вот красный щуп стоит на базе база эмиттер и база коллектор у нас должны открываться вот от базы идем допустим на эмиттер открываются идем на коллектор открывается меняем полярность от базы и метро не
  • 09:48: открывается электро не открывается так все нормально пока что еще раз нашли мы база вот от база у нас открывается митр коллектор значит у нас вот эмиттера и
  • 10:18: коллектора но мы не знаем что это диаметр где коллектор но вот эти два вывода это emitter с коллектором проверяем их они не должны открываться ни в одну сторону то есть проверяю emitter коллектор в одну сторону не открываться меняя полярность emitter коллектор в другую сторону не открываться все то
  • 10:49: есть еще раз говорю от базы и митр открывается от база коллектор открывается вот если меняем полярность не должно открываться эмиттер-коллектор-база вот они не прозванивается между собой ни в одну не в другую сторону при смене полярности
  • 11:19: естественно у нас не должен быть не должно быть никакого обрыва то есть если у нас не должно быть главная как бы короткого замыкания там он не должен быть у нас элемент пробит если у нас элемент пробит там и когда будем замыкать между как бы ножками у нас будет вот такой вот звук и будет у нас на тестере по ногам то есть если
  • 11:50: такой звук это значит у нас пробита вот чаще всего пробита в обе стороны вот прозвонили еще транзисторы они бывают вот эта вот часть часть через которое она охлаждается транзисторы бывают с изолированным как бы вот этим коллектором с выходом а бывают низ изолирован
  • 12:21: вот у нас вот мы нашли коллектор то есть у нас он не изолированный то есть мы теперь вообще знаю все три ножки где у нас вот это у нас база вот это у нас коллектор это у нас emitter то есть с этим транзистором но вообще всерьез среди транзистор марки на m&g и 13 это не может так диод понятно в
  • 12:56: одну сторону у нас закрыт другую сторону у нас откроется моторчик получится ли у нас прозвонить ну становимся как бы до моторчик показывает тоже какое-то сопротивление вот можно моторчиков
  • 13:26: включить аккумуляторов он у нас рабочий как бы он у нас открутиться можно было бы по мере течет ток через моторчик давайте померяем ток через моторчик то есть мы мерили так можно сказать накоротко померим через моторчик так ставим
  • 13:56: опять 3-ем измерении ампера вот прикладываем наш моторчик вот он у нас крутится и у нас показывает прибор какой-то ток который идет через наш моторчик так ну дальше будем мерить всяческие
  • 14:27: сопротивления то есть резистора много мою не будем их мерить вот у меня есть один так рядышком светодиод он припаян такой малюсенький резистор вот у него есть цветовая маркировка на play маркете есть программки можно по цветам определить какой у нас какого номинала так
  • 14:59: прозваниваем вот ставим на предел измерения на 20 кило мог под не получается 0 2 ставим две две тысячи он показывает 200 он так ну и последний режим это режим постоянного напряжения я поставлю
  • 15:31: на 20 20 вольт ну допустим на аккумуляторе померим сколько у нас на этом аккумулятор показывает что такого двух вольт померим батарейку вот показывает 1 и 3 видите с минусом на тестере если смин
