Это Лучшее Устройство Для Самодельщика  Подробнее »



Сохранили к себе

Текст из видео:
  • 00:00: всем привет дорогие друзья это канал самоделкин иван в этом видео я хочу показать вам мою самоделку которую я уже предварительно вам показывал только в другом варианте в этот раз я улучшу сделает более функциональный кому интересно что это за самоделка смотрите далее это видео для начала хочу зарекомендовать очень полезный канал на котором автор показывает креативные идеи из дерева необычный дизайнерский подход автора создает реально интересные вещи я уже подписался ссылка на этот канал в описании под видео

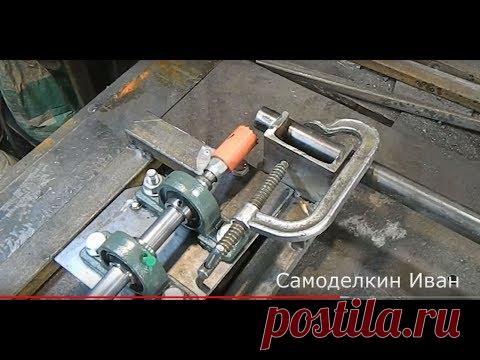

  • 00:30: всем рекомендую для этой самоделки нам понадобится лист толщиной 6 миллиметров патрон 10 коронка гаечки болты 2 подшипника держателя либо корпус подшипника готова шток амортизатора с любой машины жигуль а также ли стоит предварительно может еще в процессе что-то еще добавим либо убавим первое что будем делать это будем устанавливать подшипника держатели на нашу площадку предварительно сделать нужно так разметку креплений
  • 01:02: чтобы нашей шток был ровно по вот этому разрезу то есть нужно выставить так чтобы наши шток совпадал с вот этим направлениям разреза это нужно для того чтобы нам далее мы будем устанавливать шкалу с градусами и чтобы у нас было соотношение площадки и нашего получается штока один к одному то есть одинаково для этого нужно установить крепление ровно так чтобы шток совпадал разрезом на площадке
  • 01:32: сейчас я буду просверливать отверстия на 12 и устанавливать наши подшипники на площадку [музыка] [музыка] отверстия на нашей площадке готовы
  • 02:02: сейчас приступаем к установке наших подшипников на площадку [музыка] так вот установили мы нашей корпус подшипников на площадкой далее будем изготавливать саму станину на которой будет это все закреплено
  • 02:32: [музыка] [аплодисменты]
  • 03:31: сейчас буду крепить заклепочника шкалу на нашу станину я уже просверлил отверстие и сейчас буду фиксировать [музыка] вот одну сторону зафиксировал теперь у нас можно теперь буду фиксировать противоположно так согну здесь
  • 04:03: зафиксируем чтобы не мешала площадкой движущейся так зафиксировал я шкалу вот получается сейчас выставлена на 90 градусов 90 и теперь можно пользоваться нашей площадкой из шкалу и тем самым выставляя нужный нам угол пропила вот 45 градусов стоит можно выставлять на 45
  • 04:33: градусов раз нужно 45 градусов выставлено что продолжаем дальше собирать нашу станину так вот такая конструкция у нас уже получилось а здесь я center овал подложив гаечки лист оказался неровной здесь и шайбочки в ней подложил здесь от центра вал и получилось она сейчас чтоб неподвижной вообще стороны
  • 05:07: вообще минимальный люфт это тот лифт который подшипниках небольшой и тем не менее плавный ход штока что нам нужно было и добиться погнали мы будем уже изготавливать тиски устанавливая их на переднюю часть нашего приспособления для тисков буду использовать швеллер сотку [музыка] [музыка]
  • 06:07: ну что конструкция наша готова будем
  • 06:37: испытывать и работе при помощи струбцин и крепим [музыка] на шкале выставляем 90 градусов ну что самоделка полной боевой готовности установил я дрель и сейчас будем тестировать
  • 07:08: что покажет наша самоделка по точности реза предварительно смазываем смазкой и на небольших оборотах делаем углубление [музыка] вот так вот видится полностью прошла на то есть видно что четко все прорезала
  • 07:43: снимаем заготовочка нашу смотрим получается все четко [музыка] небольшая погрешность есть конечно тут и
  • 08:22: записку но тем не менее результат хороший это еще не все преимущества данной самоделки допустим намного в листовом металле просверлить отверстие вот я наметил кир но мы делаем мы устанавливаем насадочку это патрон на 10 далее устанавливаем нужная нам сверло диаметром от полтора до 10 миллиметров возьмем например на 6
  • 08:54: устанавливаем нашу точку просверлим там где мы накормили напротив сильва и зажимаем [аплодисменты] [музыка] [аплодисменты]
  • 09:29: отверстие готово если немножко переделать это приспособление доработать его то она это приспособление можно также производить токарные работы по дереву установи предварительно еще насадку здесь противоположную бабку и насадку юта коронку для забивания дерево то есть станок на самом деле универсальный можно
  • 10:00: делать много всяких операций только нужно его к этому приспособить и продумать все кому понравилась данная самоделка ставьте лайк и подписывайтесь на канал а так же не забывайте смотреть мои остальные видео всем желаю всего хорошего пока
