Сборка щитка для квартиры. Как собрать щиток. Почти мастер-класс  Подробнее »



Оставили «Спасибо»

Сохранили к себе

Текст из видео:

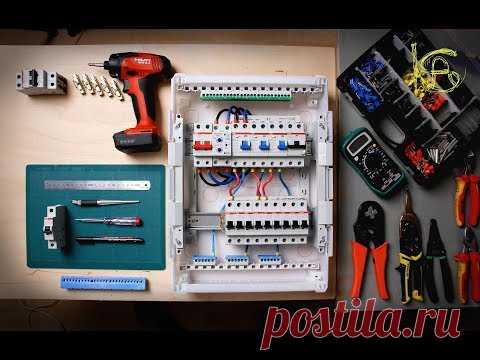

  • 00:00: ну что здорово всем сегодня я буду собирать электрощитов для однокомнатной квартиры щиток а б б обзор на который кстати можно посмотреть одним видео ранее что нам потребуются для сборки а для сборки щитка нам потребуется собственно сам щиток инструменты в частности инструмент для обжима ножницы по металлу инструмент для снятия изоляции он же stripper бокорезы кабелерез отверткой винтоверт ну и другие различные расходники типы проводов и швы и
  • 00:30: гребенки и собственно сама автоматика а именно автоматы узо дифференциальный автомат узи и руби первое что мы сделаем мы расставим всю необходимую автоматику внутри бокса именно так как она должна стоять в конце каким образом сначала будет рубильник так как в одной автомат будет в этажном щитке рубильник на 63 ампер а серии hd 202 далее уже устройства защитные многофункциональное от компании меандр
  • 01:00: далее 3 узор на три разные группы ток утечки 30 миллиампер номиналом шестьдесят три шестьдесят три и 40 ампер 1 на 40 ампер на свет 2 на варочную панель и духовку 3 на остальные розеточные группы и один дифференциальный автомат серии ds 201 типа а тип а защищает от поражения не только от переменного тока как это делает тип отце но я только постоянно почему типа да все просто потому что
  • 01:31: часто в руководстве по приборам в частности к стиральным машинам пишут что защищать оборудование и человека необходимы именно автоматами дифференциальной защиты типа а это у нас верхняя din-рейка приступим к сборке тут я обнаружил небольшой косяк или особенность данного бокса дело в том что din-рейки рассчитаны на 12 модулей крышка также рассчитан на 12 модулей
  • 02:01: если установить оборудование на 12 модулей и надеть крышку то становится видно что между оборудованием и стенкой крышки остаётся зазор примерно в 5 миллиметров а это в свою очередь будет позволять оборудованию ездить влево вправо для предотвращения этого момента есть прекрасные ограничители от компании и они замечательно справляются со своей задачей но дело в том что производитель в данной серии боксов к сожалению не предусмотрел возможность установки подобных вещей если din-рейка занята оборудованием
  • 02:32: то пластиковые крепления din-рейки уже не дадут поставить ограничитель и одним словом грусть печаль и тоска и так теперь расставим автоматы на нижние рейки так как автоматы займут не 12 модулей a9 кто будет логично если мы их расставим каждой под своей группой узо а именно с правой они с левой стороны группы у нас следующее одна группа под третью музу полотенце сушитель розетки в комнате розетки в ванной розетки рабочей группы на кухне и
  • 03:02: отдельный автомат на холодильник группу под средним узор под варочную панель и духовку и группу под первому за на 40 ампер по цвет в комнате коридоре и второй автомат подсвет в ванной комнате соберем итак автоматику у нас вся на месте теперь необходимо чтобы вся автоматика была запитана между собой для этого я буду
  • 03:32: использовать два вида гребенок а именно ps1 на 12 модулей гребенка на один полюс для автоматов а вторая гребенка ps2 на 12 модулей 2 о лесных чтобы можно было запитать сразу три вуза и один диф автомат по 2 полюса по фазе и по рабочему нулю итак так как оборудование у нас меньше чем длина гребенки нам потребуется бормашинка с отрезным диском и ножницы по металлу сначала , верхний ряд узлов и диф автомат для этого нам необходимо отрезать
  • 04:02: лишнюю часть гребенки отметим ровно столько сколько нам нужно и произведем рез итак наша маленькая гребенка готова теперь мы подсоединим iek узор и автоматом вставляем гребенку в автоматику и затягиваем винты но винты первую зоне трогаем так как на
  • 04:33: первый узор у нас будет далее поддаваться питание проводами итак все четко теперь проделаем ту же процедуру с гребенкой для автоматики сразу скажу тут я использую одну фишку которую подглядел умно и уважаемого человека а именно cs cs . нет дело в том что я не буду отпиливать медь вместе с пластиком отрежу их по отдельности это даст мне возможность не
  • 05:03: использовать боковые заглушки пластик будет чуть длиннее собой медной части тем самым обеспечив безопасность еще одна фишка так как автоматика разбита на три части то необходимые медную часть разделить на три части а именно 2 модуля 2 модуля и 5 модулей а далее я просто использую эти три медные части под одной частью пластиковые гребенки будет и красиво и надежно произведем рез теперь подадим
  • 05:40: питание с рубильник она уже им и проверим его работу что для этого нужны два кабеля 10 квадратных миллиметров черный и синий соответственно черный на фазу синий на 0 отрезаем снимаем изоляцию обрисовываем и монтируем питание с рубильника
  • 06:12: на узам у нас готово проверим его работоспособность как мы это сделаем для этого я соорудил питающий провод просто штекер на одном конце и обжат и and шивы и кабель на другом конце одну сторону вставляем автомат обязательно первым а второй конец втыкаем в розетку выставляем примерной пределу уже включаем рубильник и проверяем работу уже как мы видим питание на узам
  • 06:42: идет выключаем нагрузку убираем питающий кабель и сети и собираем дальше теперь подаем питание на первое узор так как все остальные автоматы на верхней din-рейки уже запитаны гребенкой соответственно просто отрезаем кабель по месту зачищаем обрисовываем и подаём питание от кузеем на первое узор теперь снова подаем
  • 07:16: нагрузку через мой нехитрый кабель включаем рубильник узрим и питание пойдет на узор и дифавтоматы включаем автоматику и проверяем кнопкой тест при нажатии на кнопку автоматика должна отщелкнуть все работает отключаем оборудование нагрузку и продолжаем сборку щитка сейчас вся наша автоматика установлены и мы воспользуемся ограничителями сдвинем всю автоматику вправо возьмем ограничитель выкрутим винты и вставим ограничитель на din-рейку а потом
  • 07:47: прижмем винт автоматика никуда не ездить теперь можно убрать кабель 10 квадратных миллиметров он нам больше не понадобится установим раму с din рейками в бокс и займемся на ли вы машинками у нас три узла и соответственно тришин в некоторых случаях как у меня можно было бы обойтись без шинки и просто использовать двойной iншi вы например для свет но на мой взгляд лучше поставить еще одну шинку в будущем можно будет подключить к ней например еще одну или несколько групп
  • 08:18: устанавливаем нулевые шинки и подключаем каждый урок своей шинки делаем мы это кабелем шесть квадратных миллиметров после установки отмеряем кабель шесть квадратных миллиметров по месту снимаем изоляцию обжимаем от шивы и соединяем узор к своей 0 шине теперь каждый узор
  • 08:51: подключена каждая к своей жене вся автоматика у нас подключена гребенками уже идет на свою шинку теперь нужно , группа автоматов каждый от своего узор для этого также возьмем кабель шесть квадратных миллиметров но теперь уже красного цвета и соединим группы как и ранее отмерим по месту зачистим об рисуем и соединим собственно все у нас
  • 09:23: готово вся автоматика у нас подключена между собой автоматы и узо соединены гребенкой каждый узор идут на свою шинку работу узор и у займ мы проверили на этом сборку можно считать почти законченный осталось проверить все винты подтянуть их закрыть счетов крышкой про мир кровать автоматику чтобы было понятно что за что отвечает отвести щиток на объект и уже там подключить провода нагрузки и в одной kalde без
  • 10:06: вот в общем то и все именно так как минимум можно и лучше и больше должен выглядеть не для вида а для пользования электро щиток для однокомнатной квартиры а теперь подойдите к своему квартирному щитку посмотрите на него если он выглядеть иначе сильно меньшим количеством автоматики или если в автоматике присутствуют желтые элементы вызовите
  • 10:36: вашего горя электрика вручите ему его творение и сожалеть их на костре так как это полная ересь эту ересь ни в коем случае нельзя нести в массы это прежде всего ваша собственная безопасность спасибо за просмотр если вы ещё не подписаны обязательно сделайте это оцените видео и ждите новых я буду стараться выпускать как можно больше полезного материала по электрике и другим отраслям всем пока займись
