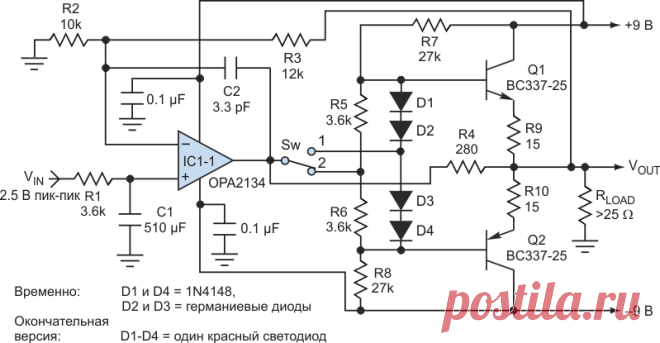

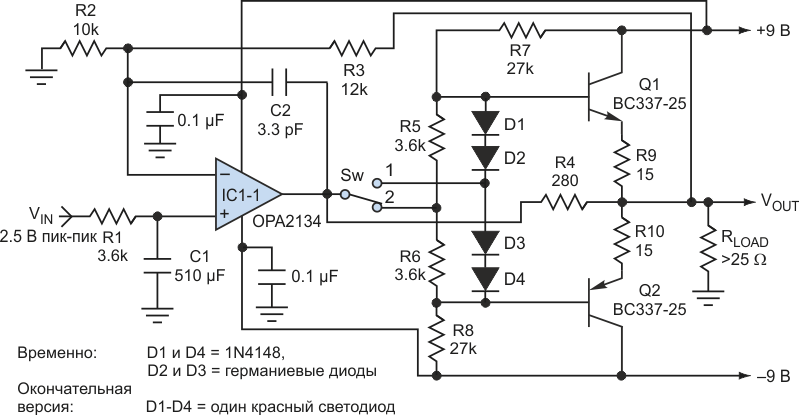

Новая схема смещения снижает нелинейные искажения буферов класса AB. На Рисунке 4 показана половина стереофонического усилителя наушников с THD < 0.005% при выходном напряжении VOUT = 3 В пик-пик на нагрузке 60 Ом. Для того чтобы сравнивать обычную и новую схемы, был добавлен переключатель Sw. В практической схеме его быть не должно, а диоды D1-D4 могут быть заменены одним красным светодиодом. С более тяжелой (и более типичной) нагрузкой 25 Ом при VOUT = 6 В в положении пе...
