Текст из видео:
  • 00:00: как сделать вечную светодиодную лампу в этом видео я все подробно покажу и расскажу как это можно сделать с чего все началось началось с того что на коробочках каждый светодиодные лампы написан срок ее службы вот этой 25000 часов так у этой 30000 часов у этой 15 тысяч часов здесь 27 лет три часа в день работы все это приятные цифры за исключением того что они не
  • 00:31: соответствуют я у себя дома меняю лампочки светодиодные практически каждый месяц то она перестаёт гореть то она начинает мигать вот поэтому я решил все таки разобраться в чем здесь в чем тут дело и решить этот вопрос раз и навсегда я взял лампочку которая как раз недавно стала мигать то есть она нормально горела а потом мигает то не мигает ну в общем пользоваться такой
  • 01:03: лампочки удовольствия уже нет поэтому я решил как раз на ней провести и опыт и эксперимент и исправить все как я их разбираю беру что-то мягкое ножек и молоток как ножек по шву так на шов ножек и слегка молоточком так подкручиваем еще раз
  • 01:34: еще там она склеим поэтому можно все это сделать по кругу клей лопается и крышка спокойно снимается ну наверное еще разок вот результат вот сразу видно в чем
  • 02:04: проблема конкретно этой лампочке в этой лампочке вышел из строя светодиод почему они выходят долго думал по всякому размышлял сделал ряд замеров рабочих ламп и пришел вот такому выводу в основном все лампочки эти перегорают из-за того что происходит перегрев перегрев самих светодиодов либо же из за
  • 02:36: того что они работают в экстремальном режиме то есть их раскочегарить на заводе до полного и получается что они работают вот на грани чуть чуть чуть чуть и все светодиод выходит из строя вот так здесь то есть соответственно есть ли снизить немножко ток упадет температура и лампочка сможет работать уже в нормальном режиме она будет
  • 03:07: работать ну практически действительно вечно потому что светодиоды они могут работать вечно это как бы старой аппаратуре много светодиодов есть который работает до сих пор вот и им ничего не случается но они работают там именно как индикатора они работают не на максимальном таком режиме экстремальном они работают в спокойном
  • 03:39: режиме вот в спокойном режиме светодиод работает очень долгую порно поэтому если снизить немножко его ток соответственно снизится снизится нагрев вот он радиатор внутри можно увидеть тоже из алюминия сделано вот здесь вставочка для того чтобы как-то забирать тепло вот а вот и сама съемка которая чувствуется
  • 04:10: тоже работает не в очень приятных для нее условиях такой запах идет под горелой так и сделаю вот значит что здесь как она устроена светодиоды все подключены последовательно если один из них перегорает сразу перестает работать все здесь мы что видим здесь мы видим выпрямитель и
  • 04:41: на одном транзисторе сделан генератор на котором всё это и работает одновременно он же является регулятором тока как известно светодиод ваш самый важный показатель для светодиода это не напряжения отток если ток его превышает либо на грани то получается вот такой казус если ток у него в рабочем пределе светодиод может светить вечно вот а
  • 05:13: также светодиодом не любит нагрев поэтому на каждом на каждой такой лампе сделано вот такой алюминиевая пластина для отвода тепла по цвету платы также видно что она была конкретно перегрета вот смотрите например здесь беленькая а вот здесь вот она коричневая в этой части она коричневая здесь более светлое стояла она не вплотную к светодиодная
  • 05:46: матрица на расстоянии но тем не менее как же давно должна нагреться чтобы она потемнело то есть это говорит о том что нагрев здесь очень даже сильный вот здесь вот более темная здесь вот вначале более светлые то есть вот эта вся часть вот этот вот дроссель например все это работало в очень жестких температурных условиях такого быть не должно
  • 06:19: что я делаю сначала я откушу вот эти вот проводочки примерно на один сантиметр оставлю хвостики так вот здесь примерно один сантиметр это нам как раз и понадобится сюда я буду подпаивать диодный мост потому что светодиоды любят все таки постоянное напряжение диодный мост я прямо возьму вот с этой платки вот он на нем меленько написано где у
  • 06:50: него выход плюс где у него выход минус соответственно подключу это к проводам и припаял диодный мост плюс на серый минус на белый и взял также с платы конденсаторы электролитические на 400 вольт 400 вольт 47 микрофарад и ну не пропадать же добру пусть стоит здесь он
  • 07:22: будет сглаживать пульсации которые могут и будут обязательно на выходе диодного моста значит серый это plus подключается он соответственно к плюсу на матрице вот здесь от меленько указан плюс иногда указывает плюс иногда указывает минус но что-то обычно указывается здесь если присмотреться видно плюсик и последовательно всей этой схемке я подключаю вот такой вот
  • 07:56: конденсатор конденсатор k73 тире 17 на один микрофарад есть такие другой емкости например 2 и 2 но вот для данной лампочки данная лампочка мощностью 11 ватт самое то будет один микрофарад соответственно если лампа более мощная то и конденсатор
  • 08:26: надо чуть больше да и чуть не забыл на место сгоревшего светодиоды я его выпаял и прямо из олова паяльником сделал перемычку то есть у нас будет на один светодиод меньше остальные все все равно же рабочие ну вот вся схема собрана к диодному мосту припаял конденсатор на один микрофарад на один микрофарад последовательно соответственно и второй
  • 08:59: конец для подключения для подключения вот сюда то есть он вот так будет одеваться один будет подключаться к цоколю конденсатор будет кто колю а прямой конец будет вот сюда подключаться так схема получается вот такая значит вот это светодиодная плата где указаны плюс минус это не сложно разобраться конденсатор на четыре с
  • 09:31: половиной до 47 микрофарада 400 вольт это конденсатор который я выпаял самой платы которая была в лампочке диодный мост использовал опять же из лампочки и добавил добавил конденсатор на один микрофарад 250 вольт который будет как раз регулировать ток то есть за счет этого конденсатора будет идти ограничения по току и подаём 220
  • 10:03: вольт питания все по обычной схеме теперь можно всю эту конструкцию всю эту систему испытайте проверить посмотреть как она светит как она греется по сравнению с обычной лампочки светодиодный и уже наглядно результат будет налицо первым делом хочется знать конечно какая у нее будет яркость и какой нее будет ток ток мы посмотрим вот
  • 10:35: этим прибором так запускаю напряжение включена так яркость у меня достаточно и смотрим ток ток примерно 35 миллиампер 35 миллиампер давайте узнаем сколько это по мощности
  • 11:08: тогда так 35 может есть получается 7 и 7 вата то есть вот эта лампочка светит мощностью 7 и 7 водах оденем ее родной колпачок вот так и теперь для сравнения я взял еще одну лампочку
  • 11:39: которые как раз 7 ватная вот эта лампочка символ и я ее включу рядом чтоб посмотреть чем отличается яркость вот это обычная лампочка не переделанная сильной ватная а вот лампочка наша переделанная 7 и 7 ваттах светит они примерно одинаково даже я бы сказал переделанная лампочка чуть ярче
  • 12:11: то есть можно сказать что вот так 77 2 то они примерно соответствует осталось узнать как они нагреваются потому что очень важный момент это нагрев прошло 15 минут самое время замерить температуру так смотрим температуру на лампочки которые без переделки
  • 12:42: 85 градусов 85 градусов на лампочки и это сверху корпуса то есть это не внутри температура а на корпусе 85 градусов теперь посмотрим сколько на лампочки которые мы сделали вся 4 градуса на лампочки которые
  • 13:12: сделали мы на самом радиаторе на матрице 54 градуса на лампочки магазины без переделки температура более 80 то есть разница очевидна ток ток все такое же остается 35 35 0 ампер давайте еще посмотрим разность
  • 13:42: на свечение один обратный колпачок значит выключая одну и вторую вот смотрите вот так светит переделанный настрою камеру вот так вот так дать мне переделанная заводская могу сказать что светит примерно
  • 14:14: одинаково так опять переделанная яркость примерно одинаковый ток тоже самое одинаковые только собраны разные схемы и нагрев идет разный магазинная лампочка без переделки греется так что вот здесь до цоколе не дотронуться горячо та которая переделана совсем другую температуру умеет примерно 50 градусов и
  • 14:45: это внутри то есть если здесь одеть цоколь температура будет даже меньше потому что он тоже имеет свой радиатор в цоколь внутри рассеивает теперь давайте соберем и посмотрим что из этого получится припаиваю второй контакт конденсатору и одеваю трубочку термоусадку горячим паяльником можно ее сжать в общем то все схемы готова чтобы ее
  • 15:25: запихать в корпус как-то так далее берем корпус и припаиваем один провод припаиваем вот к тому коньячку который торчит внутри а второй просовываем в отверстие куда будет вставляться заглушка контакт контакт кто crew припаян теперь одеваю
  • 15:57: трубочку на 2 на 2 повод который будет идти уже по серединке и можно собирать да и еще думаю что стоит добавить несколько капель клея либо герметика на конденсатор когда мы все это соберем запихаем его туда во внутрь чтобы не было каких-то болта не чисто для надежности ну так пусть он растекается температуры там почти нету
  • 16:37: поэтому все будет очень хорошо запихиваем все так примерно центральный провод здесь выходит сначала осаживаем до конца матрицу ровно устанавливаем чтобы без перекосов ровно и хвостик который остается сзади подрезаю
  • 17:10: вот так теперь в это отверстие можно ставить контакт контакт заглушку вот он вот сюда нажимаем нажимается турок ну видимо так и должно быть все готово
  • 17:51: электрическая часть собрано с помощью супер клея закрепляем матрицу несколько капелек в нескольких точках чтобы она в дальнейшем не болталась и этим же клеем по кругу тоже делаем 3 4 капельки для того чтобы закрепить

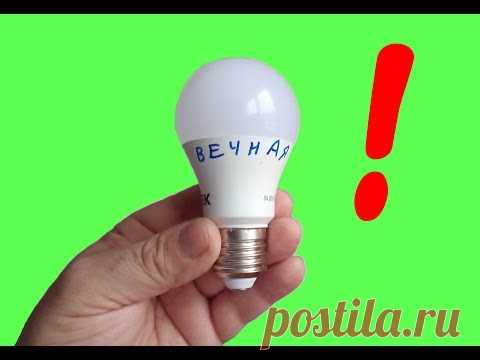

  • 18:24: колпачок это готово теперь можно одеть колпачок готова колпачок приклеился надежно и теперь самый главный момент нужно взять маркер и вот здесь вот сбоку написать вот так вечно и
  • 18:54: рекомендую такие лампочки делать их можно делать из старых сгоревших светодиодных ламп можно также переделывать новые чтобы не ждать пока новая лампочка выйдет из строя всем удачи
