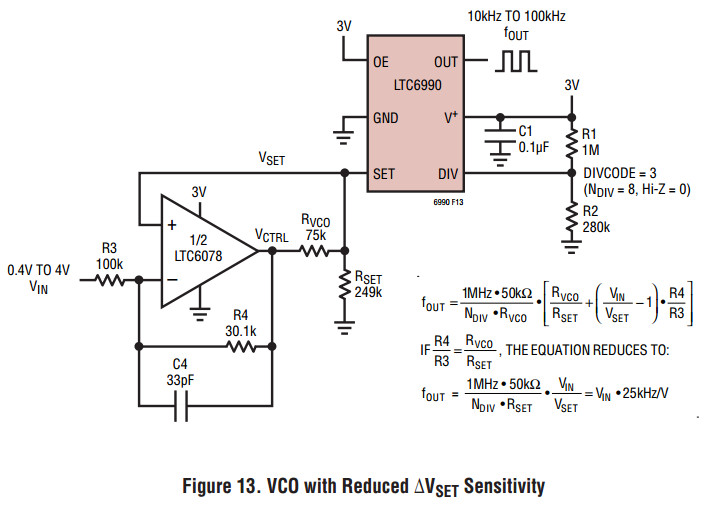

Уменьшение Vset эффекты ошибок в VCO приложений На фиг.13 показана ГУН, что снижает эффект ΔVSET путем добавления ОУ, чтобы сделать VCTRL зависит от VSET. Эта схема также имеет положительную функцию передачи (выходные частота увеличивается по мере увеличения VIN). Более того, для положительных напряжений VIN, эта схема помещает наибольшую абсолютная погрешность частоты на самой высокой выходной частоте. По сравнению с простой VCO схемы ф. 11, абсолютная погрешность частоты не изменяется.
