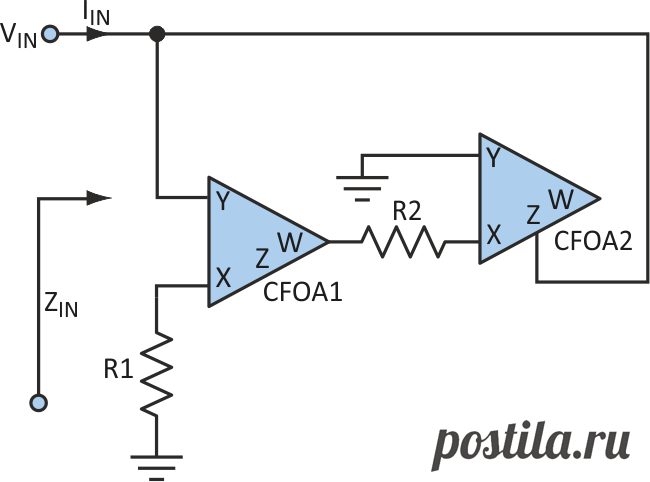

Заземленной синтезированной индуктивности не нужны внешние конденсаторы - AD844AN. В схеме были использованы резисторы R1 = R2 = 500 Ом с допуском 5%. На основании технического описания AD844 и исследований на макете было установлено, что C = CO1 = 4.5 пФ и RO1 = RO2 = 3 МОм. Были синтезированы индуктивности с очень низкими значениями, незначительно отличавшимися от теоретических. Типичные значения имели порядок микрогенри. Такие низкие значения индуктивностей особенно хор...
