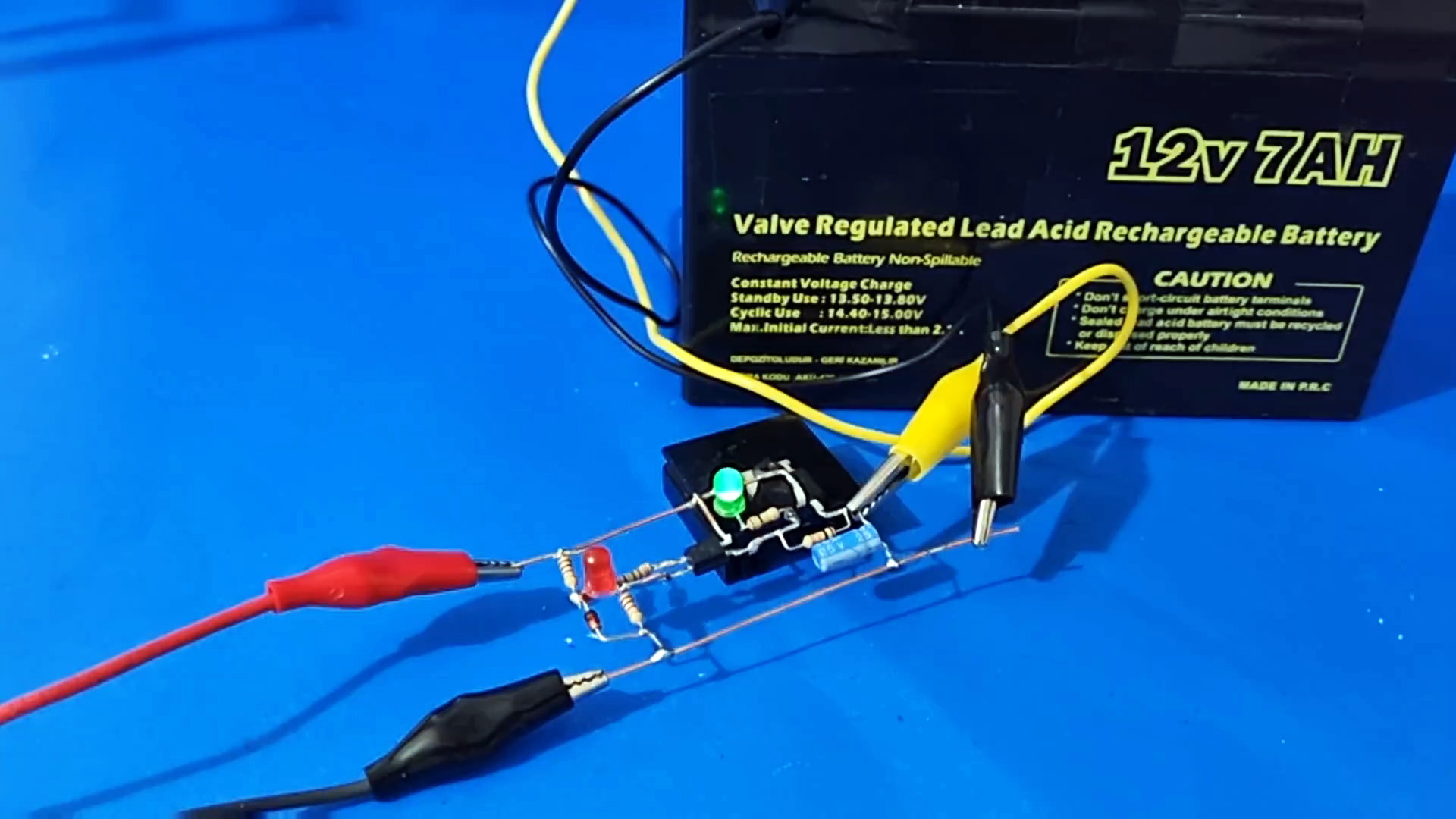

Схема автоматического отключения АКБ 12 В без микросхем и реле Обратите внимание, что данная схема выполнена без реле и микросхемы. Автоматическое отключение у нее происходит за счет опорного напряжения, создаваемого стабилитроном. Но устройство рассчитано больше на зарядку новых батарей, так как она прерывается при «напряжении выделения газа» 14,2-14,8 В.
