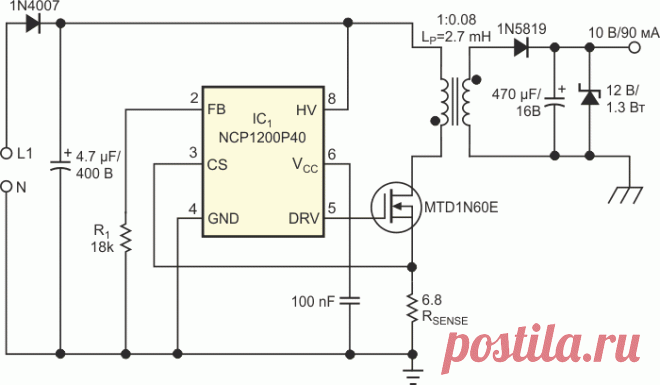

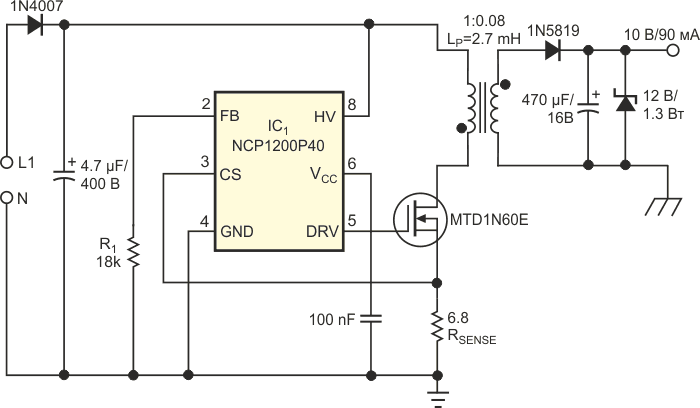

Источник питания без обратной связи обеспечивает мощность до 1 Вт - NCP1200P40G. В рассматриваемом примере схема работает на частоте 40 кГц, а токоизмерительный резистор сопротивлением 6.8 Ом обеспечивает непрерывную выходную мощность до 1 Вт при индуктивности LP = 2.7 мГн. Величину сопротивления RSENSE можно пересчитать для большей или меньшей выходной мощности. 12-вольтовый стабилитрон защищает нагрузку от повышенного напряжения. Резистор R1 отключает цепь внутренней защ...
