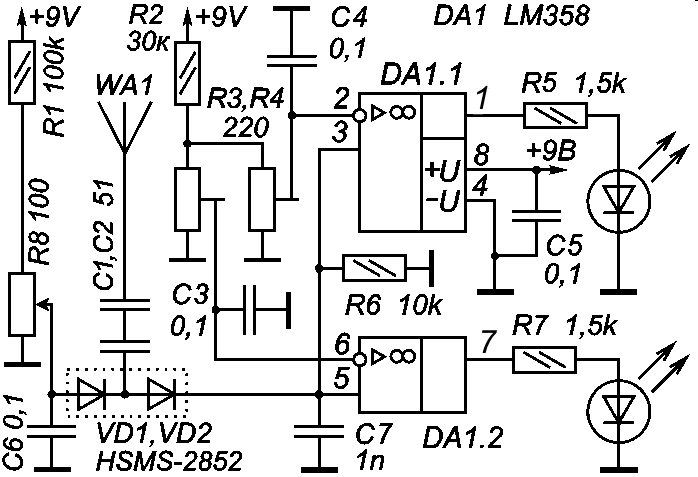

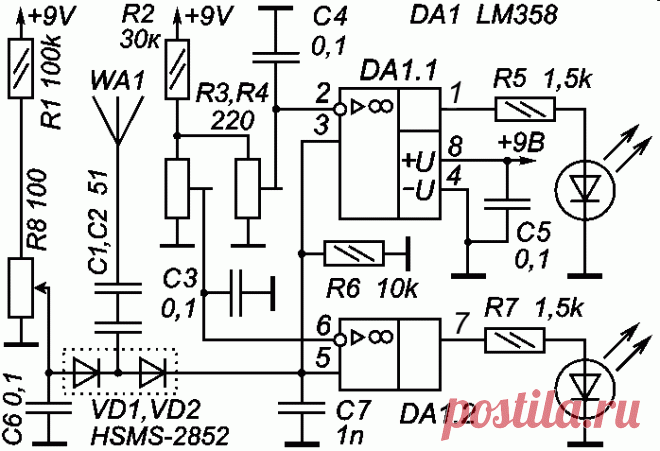

VRTP -> Опять индикатор поля. Таким образом, для улучшенного варианта индикатора я выбрал сочетание HSMS-2852 с ДИПовской LM358. Выкладываю схему. По сравнению с предыдущим вариантом, здесь добавлена цепочка R1, R8, задающая напряжение смещения на диоды, плюс блокировочный конденсатор С6. Нумерация элементов НЕ совпадает с предыдущей схемой. Защитные диоды на входе не ставил по двум причинам: 1) они увеличат входную емкость; 2) проверил рацией 4 Вт, вплотную к антенне, – ничего не сгорело
