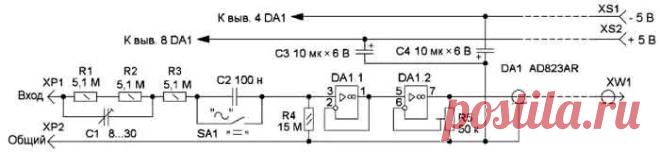

Активный высокоомный щуп для цифрового осциллографа на амикроконтроллере - RadioRadar. Резистором R5 устанавливают общий коэффициент усиления щупа равным единице. Конденсатор С1 - компенсирующий, с его помощью выравнивают АЧХ щупа на верхних частотах. Конденсатор С2 - разделительный, С3 и С4 - блокировочные по питанию. За счёт большого входного сопротивления ОУ общее входное сопротивление щупа на постоянном токе близко к 30 МОм, на переменном оно немного меньше из-за шунти...
