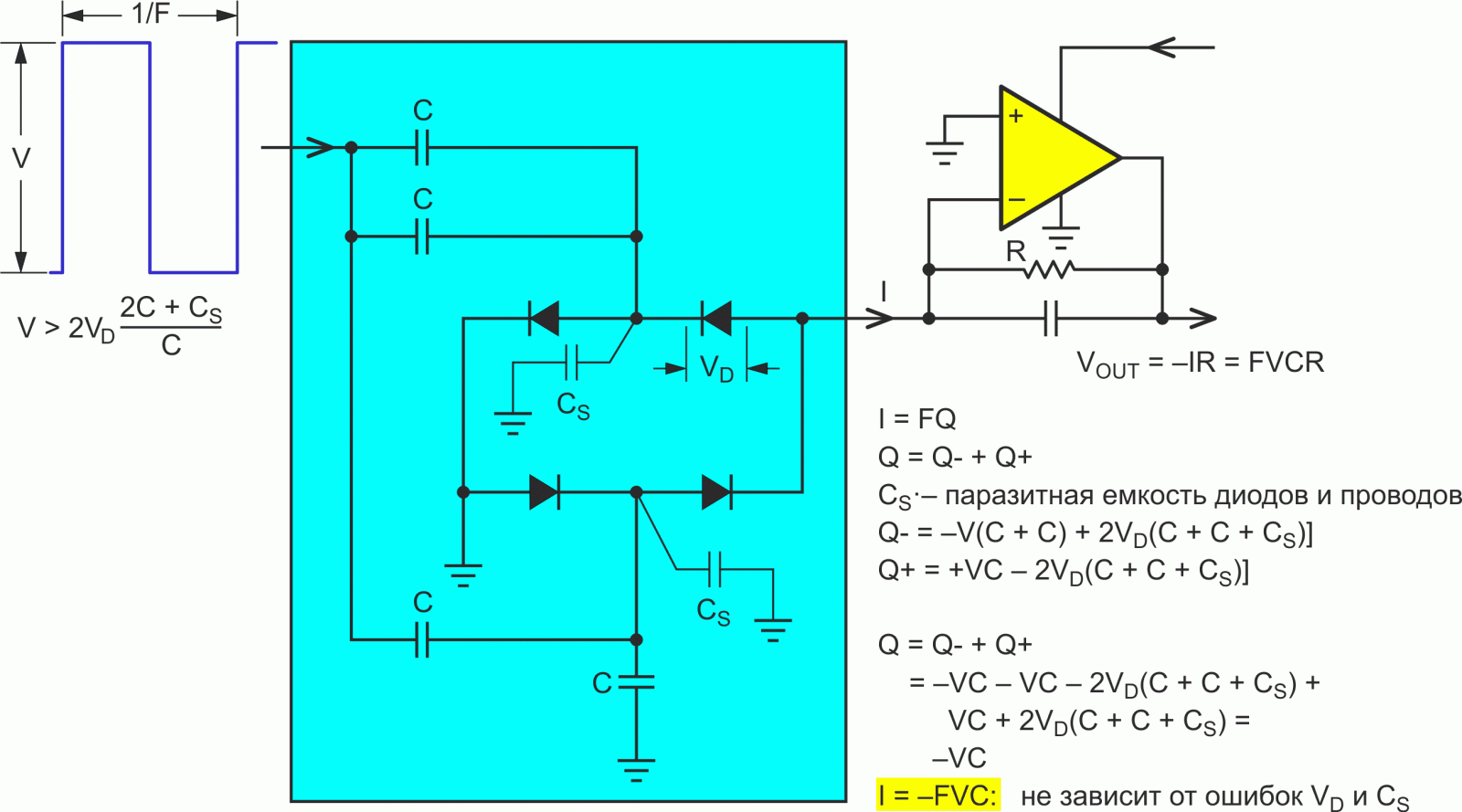

Прецизионный диодный зарядовый насос. TBH добавляет новый насос противоположной полярности параллельно обычной паре диодов, управляемый емкостным делителем напряжения 1:2 с той же общей емкостью. В результате формируются зарядовые пакеты противоположной полярности, имеющие половину номинальной амплитуды сигнала, но равную амплитуду сигнала ошибки. Следовательно, при суммировании зарядов от чистого выходного сигнала насоса «забирается» половина желаемого сигнала, но исчезае...
