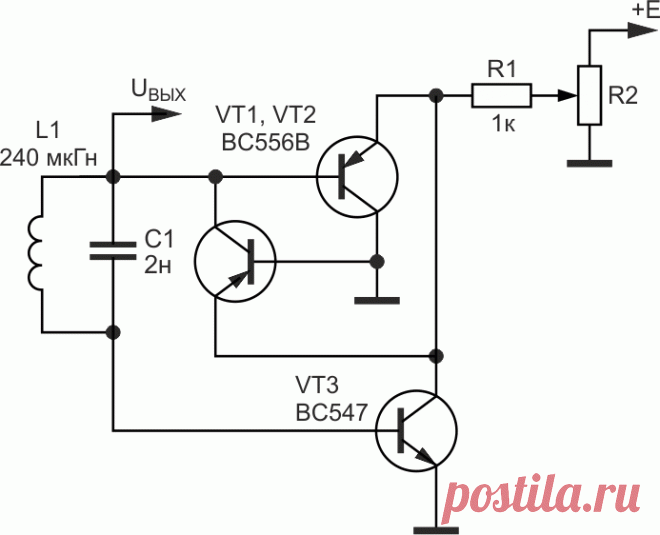

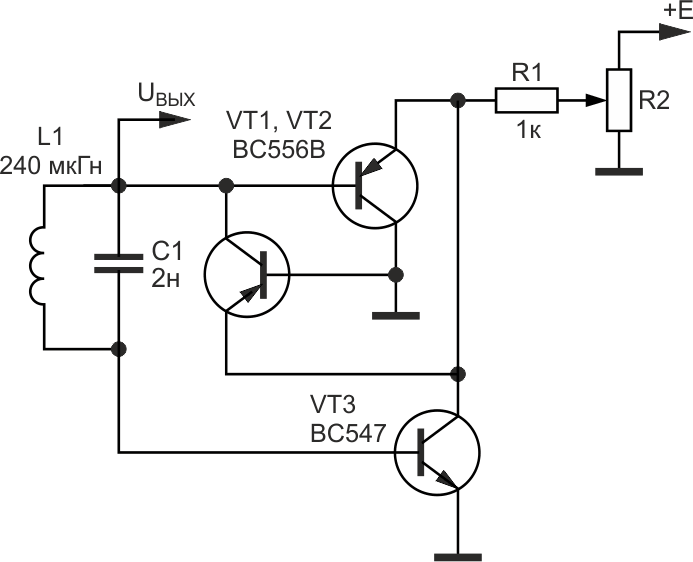

LC-генераторы с эмиттерной связью - BC547C, BC556B.На Рисунке 3 приведена усовершенствованная схема генератора с дополнительным транзистором, что позволило существенно улучшить характеристики устройства. Потребляемый устройством ток практически линейно зависит от напряжения питания. Однако, в отличие от классической схемы, генерация сигналов возможна при напряжении питания выше 1 В. Форма генерируемых сигналов более приближена к синусоиде и мало изменяется с изменением нап...
