Проект отопления частного дома, пример 2313

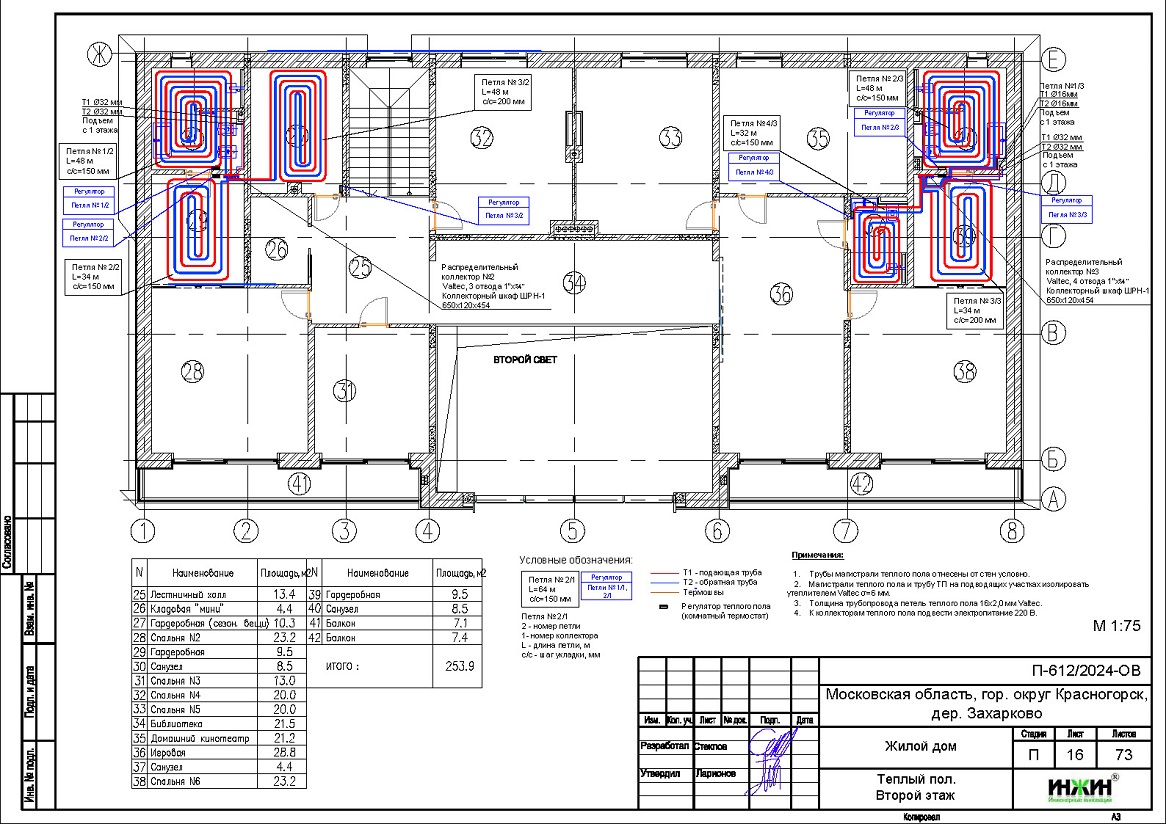

Изображение представляет собой детальный архитектурный план, выполненный на бумаге формата A1. На нём изображена конструкция второго этажа здания, расположенного в Московской области, в городском округе Красногорск. Чёткие линии и указания размеров подчёркивают точность чертежа. На плане отмечены различные элементы, такие как лестницы и комнаты, в том числе с указанием площадей. План насыщен техническими обозначениями и условными знаками для элементов инженерных коммуникаций, таких как отопление и вентиляция, указанные цветами: синим и красным. В нижней части присутствует таблица с данными о наименованиях помещений и их площадях. Дизайн плана подчёркивает использование стандартных обозначений, что делает его понятным для специалистов. Также видно название проекта, указание компании разработчика и дату плана.
