Проект отопления частного дома, пример 2352

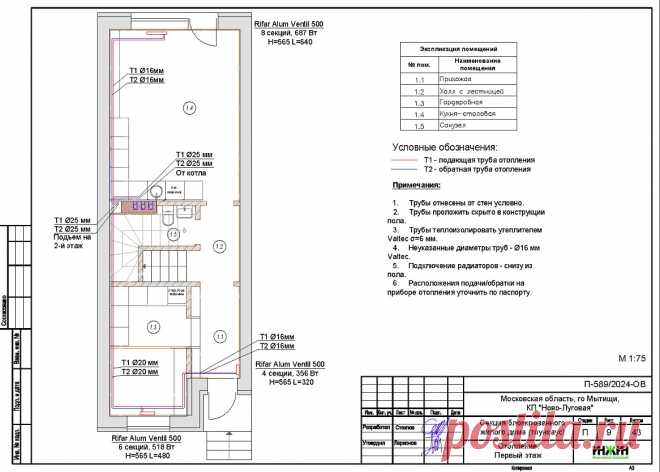

Изображение представляет собой план отопления частного дома. На чертеже представлены различные элементы системы отопления с обозначениями и размерами. В центре видны символы для радиаторов Rifar Alum Ventil 500, устройства расположены в разных комнатах, отмеченные цифрами, например, 1.1 для прихожей, 1.2 для коридора и так далее. Текст на русском языке объясняет условия обозначения, такие как Т1 для подающей трубы и Т2 для обратной трубы. В верхней части справа расположена таблица с названием "Экспликация помещений", в которой указаны номера и названия комнат. Чертеж выполнен в светлых и мягких цветах, преимущественно серо-черный тон. В изображении доминирует технический, строго упорядоченный стиль, характерный для инженерных планов. На нижней части плана указано местоположение — Московская область, поселок Матицыно, и другие технические данные. Они придают изображению официальный и профессиональный вид.
