Проект отопления частного дома, пример 2387

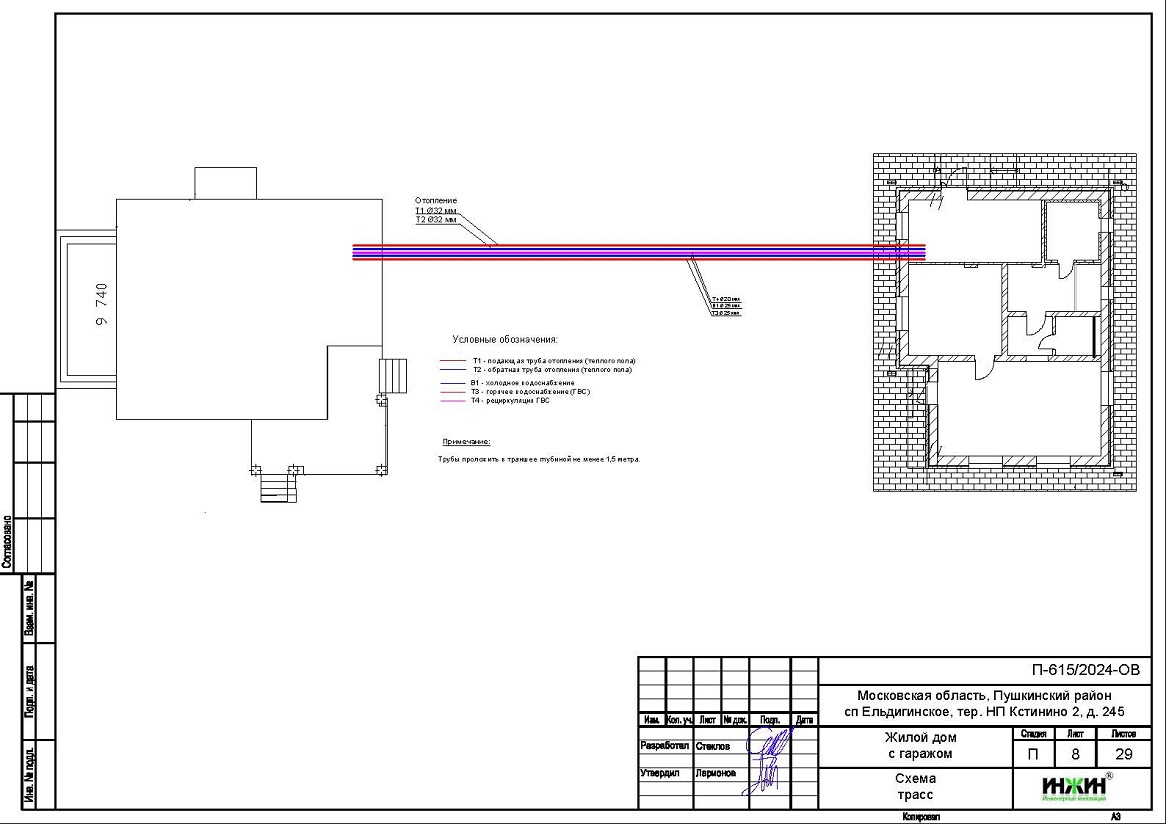

На изображении представлена техническая схема системы отопления частного дома. В центре изображения расположены две прямоугольные формы, одна из которых символизирует сам дом, а другая — возможное техническое помещение или котельную. Между ними пролегают линии, обозначающие трубы отопления, которые условно выделены различными цветами, представляя различия в функционале или размерах труб. В нижней части чертежа имеются таблицы и текстовые пояснения, в том числе технические данные. В правом нижнем углу видно имя разработчика и контакты, относящиеся к проекту. На белом фоне чётко видны чёрные линии, создающие структуру чертежа, а текстовая информация представлена на русском языке. Прямолинейные формы напоминают инженерную документацию. Чертёж выполнен в простой, минималистичной манере, без излишних декоративных элементов, что подчёркивает его утилитарную цель. Также в нижней части упоминается конкретная геолокация — Московская область, с посёлком Ледниково. Общий стиль изображения типичен для технических документов, с использованием быстрой, но точной визуальной информации.
