Проект отопления частного дома, пример 2389

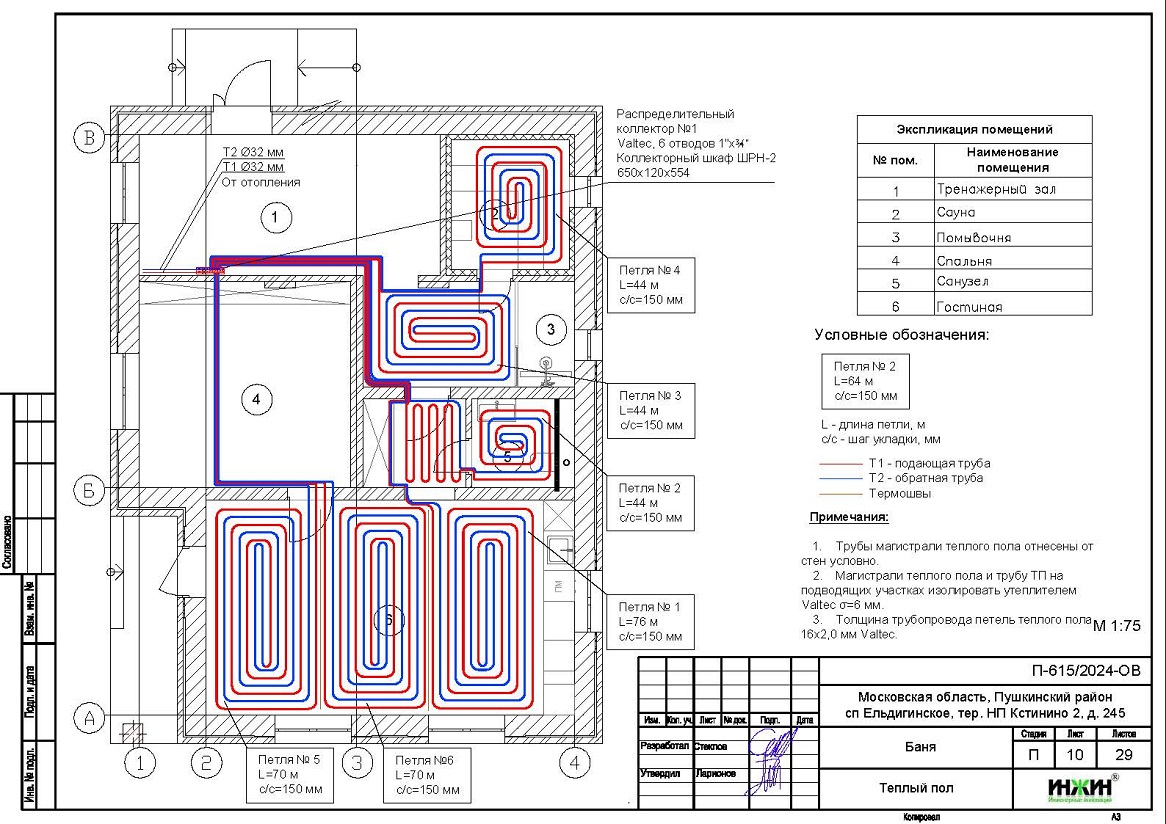

На изображении представлен сложный чертеж проектирования системы отопления частного дома, который находится в Московской области, Пушкинский район. На чертеже используются основные цвета, такие как синий, красный и фиолетовый, для обозначения различных контуров трубопровода. Каждый цвет может символизировать различные температурные режимы или типы контуров. Чертеж содержит подробные схемы расположения труб, где каждый контур имеет свой номер и описание указано на плане. Видна сетка с размерами и надписями, объясняющими конструкции и технологии, такие как «Лоток» и «Муфта». Присутствуют технические пометки и таблицы в правой части изображения, которые представляют эксплуатацию помещений и условные обозначения трубопроводов. Текст на русском языке предоставляет подробные указания для монтажников и инженеров. Светлые серые линии фона дополняют темные графические элементы переднего плана. Общий стиль плана передает строгость и техническую точность.
