Простой супергетеродинный радиоприёмник для ДВ, СВ и КВ диапазонов

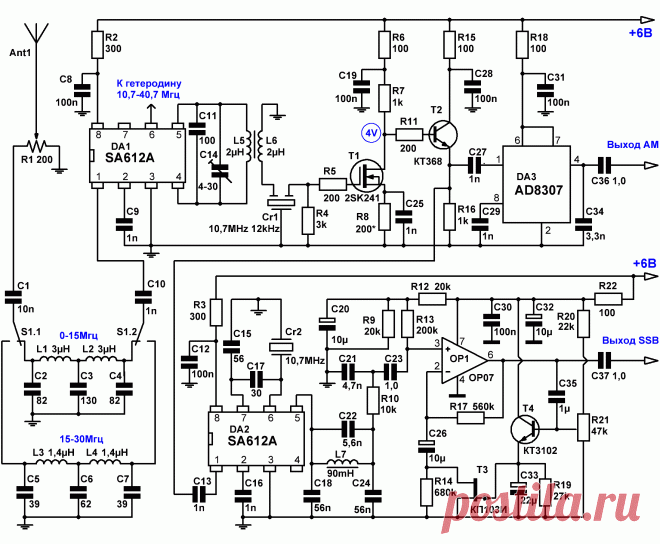

Изображение представляет собой схему супергетеродинного радиоприёмника для диапазонов ДВ, СВ и КВ. Электрические компоненты, такие как резисторы, конденсаторы и транзисторы, изображены в традиционном виде схематических условных обозначений. На схеме присутствуют два микросхемы SA612A и одна микросхема AD8307, которые часто используются в радиоприёмниках. Видны множественные конденсаторы с обозначениями ёмкости, например, 100н и 47к. В схеме можно наблюдать узлы настройки, такие как катушки L1, L2, а также переключатели S1.1 и S1.2, которые управляют диапазонами частот 0–15 МГц и 15–30 МГц. Поверхность бумаги белого цвета, текст напечатан чёрным, с акцентами синего и красного на дополнительном тексте и логотипе. Надпись "Простой супергетеродинный радиоприёмник для ДВ, СВ и КВ диапазонов" намекает на практическое применение схемы в радиотехнических конструкциях. Сбалансированная компоновка и ясная маркировка способствуют легкости чтения и понимания схемы даже для неспециалистов. Освещение равномерно распределено по всей поверхности изображения, исключая блики или тени.
