Схемы простых КВ приёмников прямого преобразования на транзисторах

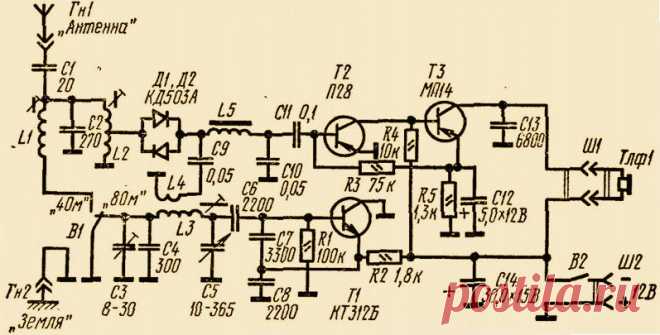

На изображении представлена схема электрической цепи простого КВ приёмника прямого преобразования на транзисторах. Фон изображения светло-жёлтого цвета, а сами элементы схемы выполнены в чёрном цвете, создавая высокий контраст. В центре и справа отображены три транзистора, обозначенные как Т1 (KT312Б), T2 (П2П), и T3 (МП14), каждый из которых окружён различными резисторами и конденсаторами. Слева расположен участок, отвечающий за антенну и землю, что подчёркивает связь с радиоприёмом. Конденсаторы представлены различными номиналами, такими как С1 с отметкой 20 и С12 с относительной цифрой 5,0×12В, что подчёркивает их роль в настройке частоты. Присутствуют также индуктивности с обозначениями, как L1 и L2. Схема пронизана линиями соединений, создающими комплексную сеть, и маленькими кружочками, изображающими точки соединений. Шрифт написания элементов и их символы выполнены в строгом инженерном стиле, что способствует техническому восприятию. В нижней части темно-красным цветом отмечено слово на кириллице, что добавляет исторический и культурный контекст. Композиция создаёт впечатление инженерной аккуратности и точности, акцентируя внимание на функциональности и практическом назначении схемы.
