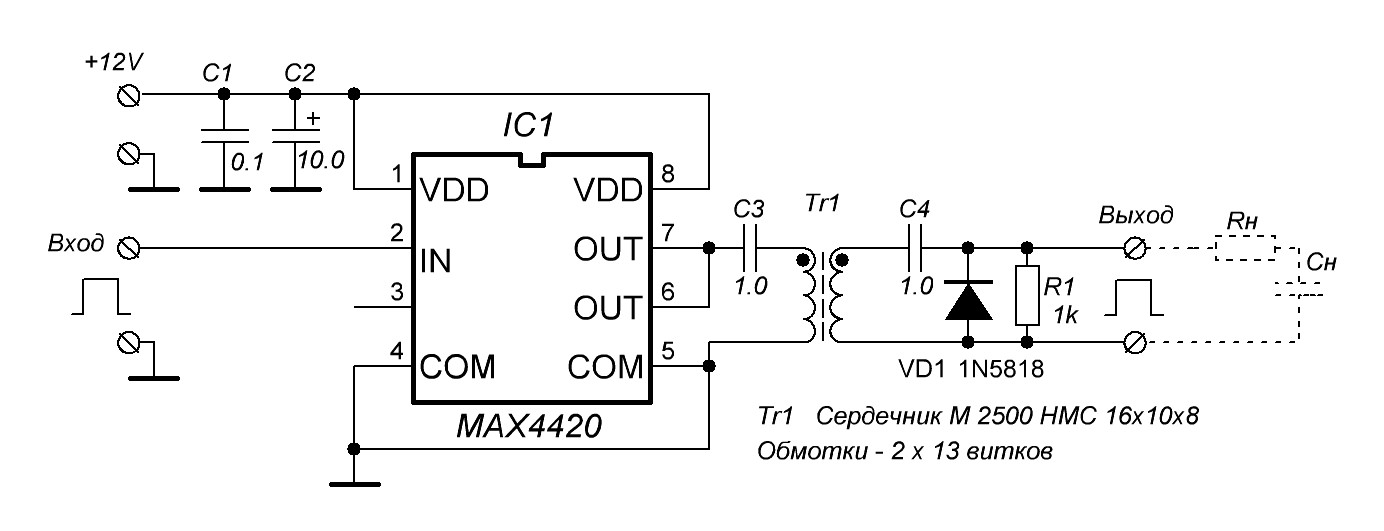

Простой лабораторный инвертор для индукционного нагрева. Часть 2. | ИХХТ СО РАН. Итак, было выбрано следующее схемотехническое решение. Каждый из четырех сигналов управления ключами усиливается своим усилителем на MAX4420 и затем гальванически развязывается с помощью импульсного трансформатора с набором пассивных элементов, необходимых для корректной передачи однополярного импульсного сигнала на емкостную нагрузку (затвор МОП-транзистора). Схема одного такого канала представлена на рис.4.
